Kablolu Kulaklıkların Jak Girişindeki Bu Siyah Çizgiler Ne Manaya Geliyor? Hepsinin Bir Fonksiyonu Var!

Sadece estetik bir görünüş için çizgiler orada tasarlanmış gibi dursa da durum bundan çok daha öte.

Kimisi tek, kimisi çift ve en fazla rastladığımız üç çizgili. Aslında her bir çizginin bir fonksiyonu var.

Kablodan kabloya değişiklik gösteren bu çizgiler ne manaya geliyor?

Kulaklık kablosunun görevi aslında çok kolay. Ses sinyallerini bir aygıttan diğer aygıta iletiyor. İşte bu görev esnasında çizgi olarak bildiğimiz halkaların da yaptıklarından çok yapmadıkları büyük ehemmiyet taşıyor. Nasıl yani?

İletken olmayan gereçten yapılan bu halkalar, kabloyu çeşitli iletken kısımlara ayırmaya yarıyor. Her kabloda kesinlikle en az bir halka oluyor.

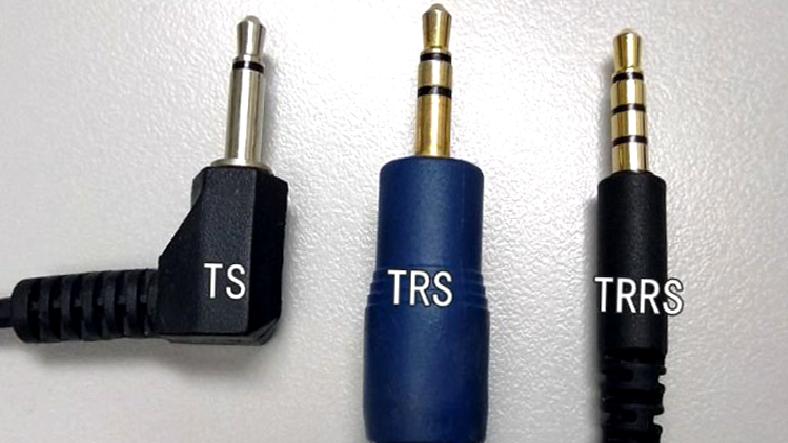

Bu kablolar da kendi içinde TS, TRS ve TRRS olmak üzere üçe ayrılıyor.

Her kablo tipinin sahip olduğu bağlayıcı halka sayısına göre teknik bir kısaltması var. Üstteki iletken bant genellikle “uç” olarak isimlendirilirken tabandaki ise “manşon” olarak biliniyor.

Arada kalanlar ise “halka” olarak anılıyor. Bu yapı, ses ve bilgi iletimindeki ilişkilerin düzenli ve sağlam olmasını sağlar.

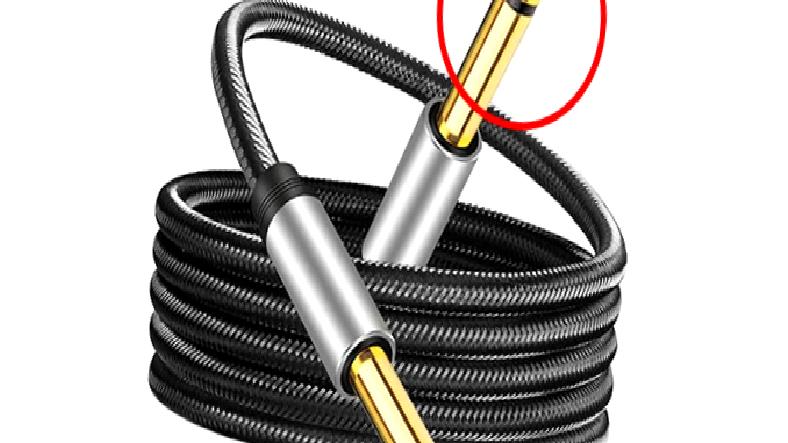

TS kablosunun yalnızca bir halkası var.

Konuya girmeden derhal önce jak girişlerindeki bu halkaların anlamını söyleyelim:

• Tip: Jaktaki sona en yakın ilk çizgidir. Sol ses sinyalini taşır.
• Rings: Jakın ortadaki ikinci halkadır. Doğru ses sinyalini taşır.
• Sleeve: Jakın tabana en yakın üçüncü çizgisidir. Yer sinyalini taşır.

Yalnızca bir ucu ve manşonu bulunan TS kablosu, tek bir halkaya sahip. Bu da ekseriyetle mono ses sinyali olmak üzere bir kanal ses bilgisi iletiyor.

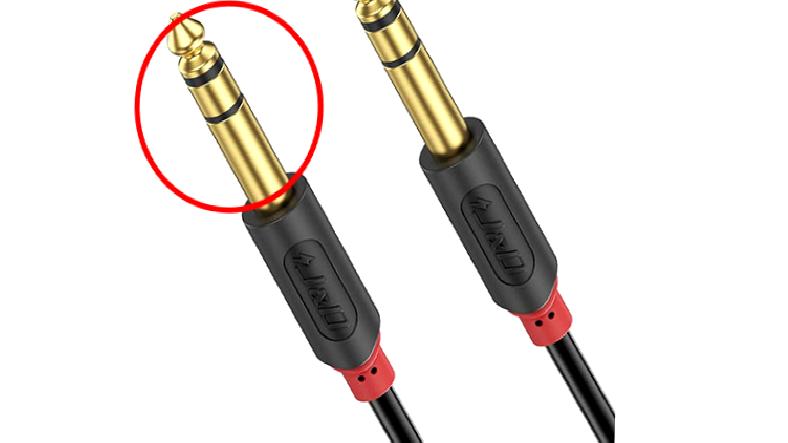

TRS kablosunun ise iki halkası var.

TRS kablosu, ses iletiminde sık kullanılan bir cins irtibat kablosudur. İsminden de anlaşılacağı üzere bu kablonun üç ana bileşeni var: “Uç” (Tip), “Halka” (Ring) ve “Manşon” (Sleeve).

Her iki uçta da birer bölücü ve birer halka bulunması, TRS kablosunun iki faal kanalı temsil ettiğini gösteriyor. Bu da sol ve sağ ses kanallarının farklı başka iletilmesini sağlar. Bu yapı, stereo ses çıkışı gerektiren aygıtlarda kullanılıyor. Manşon kısmı topraklama görevi üstlenerek ses sinyalinin gürültüden arındırılmasını sağlar.

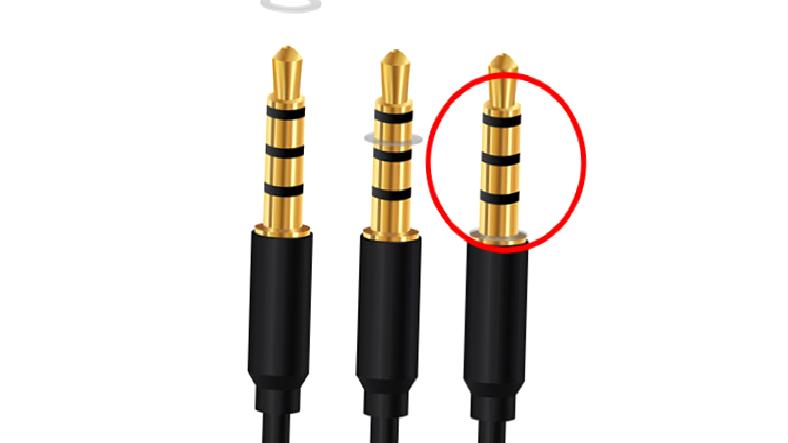

TRRS kablosu da ses iletiminde yaygın olarak kullanılıyor.

Bu kablonun da dört ana bileşeni var: “Uç” (Tip), iki adet “Halka” (Ring), “Manşon” (Sleeve) ve üç adet iletken olmayan halka.

Her iki uçta da iki halka bulunması, TRRS kablosunun iki kanallı stereo ses iletimini sağladığını gösteriyor. Bu da sol ve sağ ses kanallarının farklı ayrı iletilmesini sağlar. Üçüncü halka ise çoklukla mikrofon girişi içindir. Bu sayede, kablonun aynı anda hem ses çıkışı hem de ses girişi için kullanılabilmesi sağlanır.
